Descrizione

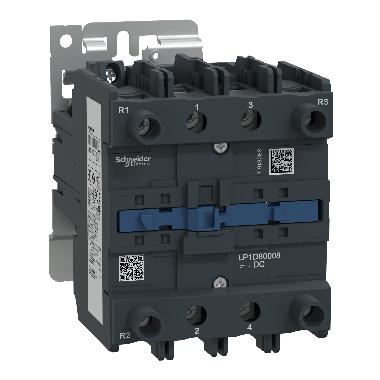

Contattore tesys lp1-d, 4 poli (2no+2nc), ac1 440v 125a, 24 v cc. Gamma: tesys - nome del prodotto: tesys d - tipo di prodotto o componente: contattore - nome abbreviato: lp1d - applicazione contattore: carico resistivo - categoria di utilizzazione: ac-1 - numero di poli: 4p - composizione contatto polo: 2 no + 2 nc - tensione nominale di impiego [ue): <= 300 v dc per circuito di potenza, <= 1000 v ca 25...400 Hz per circuito di potenza - tipo di bobina: cc standard - categoria di sovratensione: iii - corrente nominale ammissibile di breve durata [icw): 640 a <= 40 °c 10 s circuito di potenza, 990 a <= 40 °c 1 s circuito di potenza, 135 a <= 40 °c 10 min circuito di potenza, 320 a <= 40 °c 1 min circuito di potenza - calibro del fusibile associato: 160 a gg a <= 690 v coordinamento tipo 2 per circuito di potenza, 200 a gg a <= 690 v coordinamento tipo 1 per circuito di potenza - tensione nominale di isolamento [ui): 600 v per circuito di potenza certificazioni csa, 600 v per circuito di potenza certificazioni ul, 1000 v per circuito di potenza conforme a iec 60947-4-1 - copertura di protezione: senza - supporto per montaggio: piastra, guida - norme: iec 60947-4-1, en 60947-4-1, en 60947-5-1, csa c22.2 No 14, iec 60947-5-1, ul 508 - certificazioni prodotto: ccc, csa, eac, ul, bv, dnv, gl, lros (lloyds register of shipping) - connessioni - morsetti: circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...2,5 Mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 Mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 Mm² - rigidità cavo: solido - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 Mm² - rigidità cavo: flessibile - senza terminale, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 Mm² - rigidità cavo: flessibile - con terminale, circuito di potenza : connettore 1 cavi 4...50 Mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : connettore 1 cavi 4...50 Mm² - rigidità cavo: solido - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 Mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : connettore 1 cavi 4...50 Mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettore 2 cavi 4...25 Mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : connettore 2 cavi 4...16 Mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettore 2 cavi 4...25 Mm² - rigidità cavo: flessibile - senza estremità cavo - coppia di serraggio: circuito di controllo : 1,7 nm - su morsetti di fissaggio a vite - con cacciavite philips no 2, circuito di controllo : 1,7 nm - su morsetti di fissaggio a vite - con cacciavite piatto ø 6 mm, circuito di potenza : 9 nm - su connettore - con cacciavite piatto ø 6..8 Mm, circuito di potenza : 9 nm - su connettore esagonale 4 mm - tempo di funzionamento: 20...35 Ms chiusura, 6...20 Ms apertura - livello di affidabilità sicurezza: b10d = 20000000 cicli contattore con carico meccanico conforme a en/iso 13849-1, b10d = 1369863 cicli contattore con carico nominale conforme a en/iso 13849-1. Benefici: .. Applicazioni: industria , infrastrutture, edifici perfetta integrazione nei sistemi di controllo..
